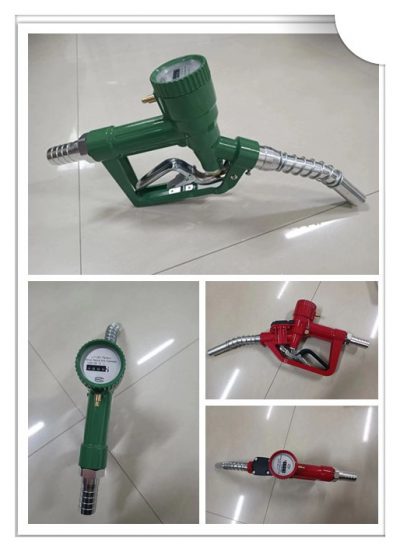

Кран-счетчик A3C-25 (LLY25)

Кран-счетчик c местным счетным устройством предназначен для измерения суммарного и разового количества дизельного топлива и масла. Кран-счетчик применяется для внутрихозяйственного учета, как в стационарных установках, так и в передвижных средствах заправки и перекачки.

Заправочный пистолет со счетчиком LLY-25 предназначен для измерения суммарного и разового количества дизельного топлива.

Кран счетчик LLY-25 применяется для внутрихозяйственного учета, как в стационарных установках, так и в наземных средствах заправки и перекачки. Применяется как пистолет для заправки топлива в небольших поселениях на заправочных станциях местного масштаба.

Эта дозирующая топливная форсунка изготовлена в соответствии со стандартом Q / YOY01-90, который обладает преимуществами высокой точности, удобства в использовании и гибкости. Дозирующий заправочный пистолет этого типа может быть установлен непосредственно в маслобазе распределительной трубки заправочного бака для дозаправки и наполнения. Он также может быть установлен на распределительной трубе автомобильного топливозаправщика и бензонасоса для мотоциклов для заправки группы транспортных средств. Бензин может подаваться насосом или может быть использовано естественное давление из-за перепада высот бака (давление должно составлять = 0,4 МПа). Благодаря небольшому объему, легкому весу, удобству переноски и точному измерению эта топливная форсунка подходит для заправки легким маслом.

Технические характеристики:

◈Основные технические данные:

◈Условный проход — 25 мм

◈Рабочее давление — 1 МПа

◈Допустимая погрешность: ±1%

◈Мин.расход — 25 л/мин

◈Макс.расход — 120 л/мин

◈Цена деления — 1 л

◈Макс. задаваемая доза — 9999 л

◈Рабочая температура от -20 до +50℃

Принцип работы Кран счетчик:

Имея роликовые указатели для разового отсчета количества жидкости, пистолет со счетчиком служит для отсчета количества топлива, прошедшего через него. Роликовый разовый указатель крана LLY имеет устройство для установки показаний на ноль. Учет количества жидкости, прошедшей через пистолет-счетчик, основан на отсчете количества оборотов ведущего винта внутри топливо-раздаточного пистолета. Поток измеряемого топлива, поступая в счетчик и проходя через измеритель объема, теряет часть напора на создание крутящего момента, приводящего винты во вращение. Измерение количества жидкости пистолетом со счетчиком происходит за счет периодического отсечения определенных ее объемов, заключенных в полостях между цилиндрическими расточками обоймы и винтами. Это устройство представляет собой объединение простейших топливораздаточного пистолета и счетчика топлива, точность и производительность которых уступают промышленным образцам. Нажатием на рычаг открывается клапан, топливо проходит через пистолет. При отпускании рычага крана под действием пружины клапан закрывается, перекрывая поток жидкости. Регулировочный винт предназначен для тарировки оборудования. Сливной патрубок раздаточного пистолета со счетчиком служит для направления жидкости в емкость при заправке.
