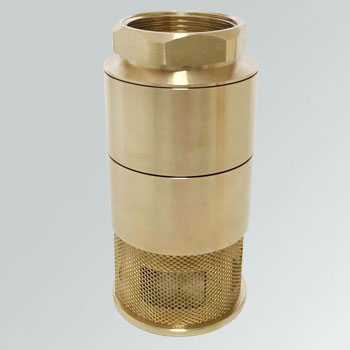

Двухдверный нижний клапан

Двухдверный донный клапан представляет собой разновидность энергосберегающего клапана, который обычно устанавливается в нижней части подводной всасывающей трубы водяного насоса. Он ограничивает возврат жидкости в насосной трубе к источнику воды и имеет функцию только входа и выхода. На клапанной крышке много водозаборников и усилений. Ребра, которые нелегко заблокировать, в основном используются в насосных трубопроводах. Роль водных каналов и опор. Калибр бывает одно-, двух- и многозатворный. Различают фланцевые соединения и резьбовые соединения. Нижний клапан оценивается клапаном, диском клапана, крышкой клапана, втулкой, уплотнительным кольцом и другими частями, состоящими из крышки клапана. Жидкость поступает в гидроблок из клапанной крышки. Под давлением жидкости диск клапана открывается. Он играет роль плавного потока и энергосбережения.

Рабочие особенности:

◈ Для предотвращения обратного течения среды на оборудовании, устройствах и трубопроводах должна быть установлена обратная арматура;
◈Обратные клапаны обычно подходят для чистых сред и не должны использоваться для сред, содержащих твердые частицы и высокой вязкости;
◈ Как правило, обратные клапаны с вертикальным подъемом следует выбирать на горизонтальных трубопроводах с номинальным диаметром 50 мм.
◈Используется для воды, бензина, керосина, дизельного топлива и т. д.

Принцип работы:

Верхний корпус клапана соединен с всасывающим патрубком топливораздаточной колонки. При запуске двигателя ТРК во всасывающем трубопроводе образуется разрежение, в результате чего давление со стороны нижнего гидроблока становится выше, чем давление со стороны верхнего гидроблока; Тень двухстворчатого донного клапана поднимается вверх, и масло может попасть во всасывающий патрубок ТРК. Когда двигатель перестает работать, отрицательное давление во внутренней полости верхнего клапана исчезает, а поскольку статическое давление масляного контура становится положительным давлением, диск клапана автоматически закрывается под действием положительного давления, и масло обратно не упадет. Поскольку в обратном клапане используется два комплекта одинаковых корпусов и дисков клапана, работа обратного клапана более надежна.

Технический параметр
