Овальный зубчатый расходомер OGM-25/40

Расходомеры серии ОГМ-Р-25/40 с механическими сумматорами предназначены для точного измерения высоковязкости дизельного топлива, керосина, моторного масла и других вязких жидкостей. Использование овальных зубчатых колес в считывателях счетчиков обеспечивает высокую точность измерений в широком диапазоне вязкости перекачиваемого продукта. Корпус измерителя этого расходомера изготовлен из алюминия, а овальный ротор изготовлен из стали. На механическом регистраторе имеется аналоговый счетчик и 7-значный дисплей. Овальный редуктор ОГМ-Р-25/40 может использоваться как в стационарных технических установках, так и в передвижных транспортных средствах для розлива и перекачки нефтепродуктов.

Расходомеры жидкости с овальными шестернями предназначены для измерения общего и разового количества светлых нефтепродуктов, сжиженного газа и других некоррозионных жидкостей. Расходомер ОГМ-Р-25 может использоваться как в стационарных технических установках, так и в передвижных транспортных средствах для розлива и перекачки нефтепродуктов. Конструкция овального зубчатого расходомера ОГМ-25/40 включает в себя овальные шестерни, что обеспечивает надежность и высокую точность измерений.

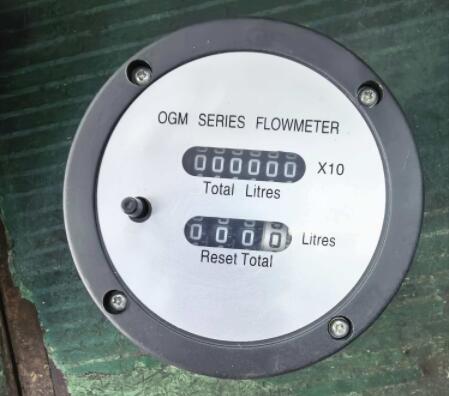

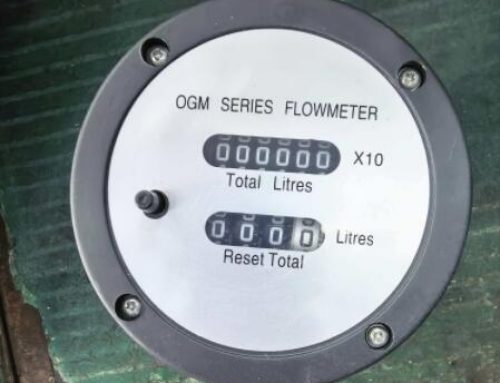

Счетчик с механическим считыванием (SU)

Принцип работы расходомера ОГМ-25/40

Счетчик с овальной передачей ОГМ-Р-25 работает по принципу, что две овальные шестерни вращаются и сетчат под действием потока жидкости, и каждое вращение измеряет определенный объем жидкости. Вращение шестерен передается на счетный механизм, где преобразуется в единицы объема. Одним словом, овальные зубчатые расходомеры серии OGM используются для передачи жидкостей с большим диапазоном вязкости, имеют хорошую повторяемость и срок службы, а также могут широко применяться в нефтяной, химической, фармацевтической, транспортной, пищевой и других отраслях промышленности.

Преимущества овального зубчатого расходомера

◈Компактная конструкция
◈Простота обслуживания
◈Легко читаемый и управляемый механический дисплей
◈Гибкая установка
◈Низкий перепад давления

Технические параметры

Модель ОГМ-25 ОГМ-40

Размер

25мм/1″ 40мм/1(1/2)»

Диапазон расхода

20 ~ 120 л / мин 40 ~ 400 л / мин

Точность

±0.5%

Повторяемость

0.17%

Макс. давление

16Бар 6Бар

Размер

50*32*26cm 37*33*33cm

Вес брутто

16кг 21кг

Пакет

1шт/коробка 1шт / деревянный корпус
